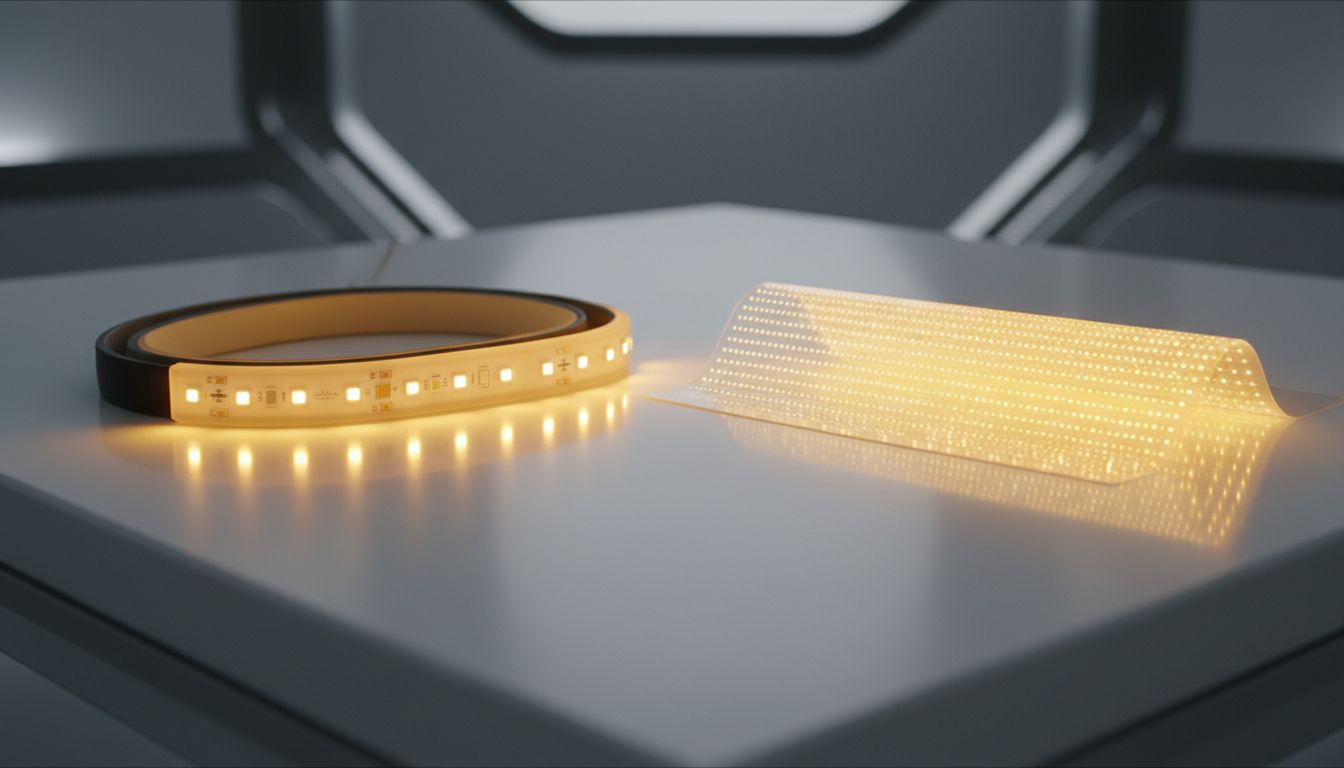

LED-nauhat vs. LED-kalvot: Teknologioiden vertailu

Ollaanpa rehellisiä heti alkuun. Jos olet remontoimassa keittiötäsi ja mietit, millä saisit työtasolle mukavaa epäsuoraa valoa, mene rautakauppaan ja osta rulla perinteistä LED-nauhaa. Se maksaa pari kymppiä, on helppo asentaa ja ajaa asiansa siinä käytössä täydellisesti.

Mutta jos olet suunnittelemassa seuraavan sukupolven autoteollisuuden komponenttia, älylasijulkisivua tai integroitua valaistusta, joka joutuu kestämään tärinää, kosteutta ja olemattomia asennustiloja – unohda ne perinteiset nauhat. Ne tulevat pettämään sinut.

Me Flexbrightilla törmäämme tähän jatkuvasti. Asiakas tulee luokse ja kysyy: ”Miksi tämä teidän kalvonne maksaa enemmän kuin tuo Kiinasta tilattu kela?” Se on reilu kysymys. Vastaus ei kuitenkaan liity pelkästään hintaan, vaan siihen, että teknologiat ovat pinnan alla täysin eri maailmoista. Se on vähän kuin vertaisi maastopyörää ja formula-autoa; molemmilla on pyörät, mutta et halua viedä formulaa metsäpolulle etkä maastopyörää moottoriradalle.

Käydään läpi, mitä eroa näillä oikeasti on – ilman markkinointijargonia ja keskittyen siihen, mitä insinööri tai teollinen muotoilija oikeasti tarvitsee tietää.

Rakenne: Kuparilangasta painettuun elektroniikkaan

Perinteinen LED-nauha (LED strip) on teknisesti ottaen joustava piirilevy (FPCB). Käytännössä se on ohut kerros kuparia, joka onlaminoitu muovinauhan päälle. Komponentit on juotettu siihen kiinni. Se on ”joustava” sanan löyhässä merkityksessä. Kyllähän se rullalle menee, mutta jos taitat sen tiukasti kahtia, kuparijohteet napsahtavat poikki tai juotokset murtuvat.

LED-kalvo (LED foil) – se meidän juttumme – perustuu täysin erilaiseen valmistusfilosofiaan. Me käytämme ”Roll-to-Roll” (R2R) -prosessia. Kuvittele sanomalehden painamista, mutta musteen sijaan painamme sähköä johtavia ratoja suoraan ohuen, joustavan muovikalvon (kuten PET tai Polyimidi) sisään tai pinnalle.

Tässä on se kriittinen ero, jonka huomaa heti kun materiaalia pitää kädessä:

• FPCB-nauhat ovat usein 2–3 mm paksuja ja tuntuvat sormissa hieman ”möykkyisiltä” komponenttien takia.
• LED-kalvot ovat usein alle 1 millimetrin paksuisia kokonaisuudessaan. Ne käyttäytyvät kuin paperi, eivätkä kuin muovilevy.

Tämä ei ole vain estetiikkaa. Kun paksuus tippuu alle millimetrin, koko pelikenttä muuttuu. Voit alkaa miettiä valon integroimista paikkoihin, joihin se ei aiemmin mahtunut.

Laminointi: Oikea testi kestävyydelle

Tässä kohtaa erotellaan jyvät akanoista. Moni asiakkaamme haluaa integroida valoa lasin tai muovin sisään. Puhutaan esimerkiksi tuulilaseista, parvekelaseista tai mainoskylteistä, joissa valonlähde on täysin suojassa elementeiltä.

Jos yrität laminoida tavallisen LED-nauhan kahden lasilevyn väliin, kohtaat ongelmia:

1. Paksuusvaihtelut: Nauhan komponentit ovat korkeita. Lasi ei taivu niiden ympärille. Tulos? Ilmakuplia. Ja ilmakupla lasien välissä on sama asia kuin tuotteen hylkääminen. Se kerää kosteutta ja näyttää hirveältä.
2. Lämpölaajeneminen: Autoklaavissa (uunissa, jossa laminointi tapahtuu) lämpötilat nousevat korkeiksi. Tavallisen piirilevyn ja lasin lämpölaajenemiskertoimet riitelevät. Jännitys kasvaa, ja lopulta joku paikka pettää – yleensä juotos.

LED-kalvot sen sijaan on suunniteltu nimenomaan tätä varten. Koska kalvo on tasainen ja komponentit ovat matalaprofiilisia (usein ”flip-chip” -tekniikalla ilman lankabondauksia), se uppoaa laminointikalvoon (kuten PVB tai EVA) kuin veitsi voihin. Olemme ajaneet testejä, joissa kalvot on laminoitu laseihin, ja ne on altistettu hurjille lämpötilanvaihteluille ilman delaminoitumista.

Lämmönhallinta – LEDin pahin vihollinen

Kaikki tietävät, että LEDit eivät tuota lämpöä samalla tavalla kuin hehkulamput, eikö? Väärin. Tai no, ne eivät säteile lämpöä eteenpäin (IR-säteily), mutta itse diodi kuumenee pirusti takapuoleltaan. ”Junction temperature” on se termi, jota insinöörit kyttäävät.

Perinteisessä nauhassa lämpö yritetään johtaa pois kupariratoja pitkin. Mutta koska nauha on usein teipattu johonkin puualustaan tai muoviin, lämpö jää jumiin. Kun LED käy liian kuumana, sen kirkkaus laskee nopeasti ja elinikä romahtaa. Olette varmaan nähneet niitä sinertäviä, himmeitä LED-listoja halvoissa ravintoloissa? Ne ovat ”paistuneet” pilalle.

Meidän kalvoteknologiassamme lämmönhallinta on ratkaistu materiaalivalinnoilla. Ohut kalvorakenne siirtää lämpöä tehokkaammin koko pinta-alalleen, josta se pääsee haihtumaan. Erityisesti kun kalvo on integroitu alumiiniin tai lasiin, koko rakenne toimii jäähdytyselementtinä. Tämä tarkoittaa, että voimme ajaa LEDejä kirkkaampina ilman pelkoa niiden kärähtämisestä.

Muotoiltavuus ja asennus

Kokeilepa taivuttaa tavallinen LED-nauha 90 asteen kulmaan sivusuunnassa (ei rullalle, vaan ”mutkaan”). Ei onnistu. Se menee ryppyyn. Joudut leikkaamaan nauhan ja juottamaan hyppylangat väliin. Se on hidasta, rumaa ja lisää vikakohtia.

LED-kalvojen kanssa tilanne on toinen. Koska painettu elektroniikka suunnitellaan tietokoneella ja tulostetaan rullalle, voimme tehdä juuri sen muotoisia kuvioita kuin halutaan. Tarvitsetko S-kirjaimen muotoisen valonlähteen? Tai verkon, joka peittää auton katon muodot? R2R-prosessissa se on vain kysymys kuvioinnista. Emme ole sidottuja suoraan viivaan.

Faktat tiskiin: Milloin valita mikäkin?

Jotta tämä ei menisi pelkäksi oman hännän nostamiseksi, laitetaan faktat pöytään. Flexbrightin kalvot eivät ole ratkaisu kaikkeen. Tässä on karkea jako, jota käytän usein asiakkaiden kanssa:

Valitse perinteinen LED-nauha, kun:

• Budjetti on tiukka. Kiinalainen massatuotanto on lyömätön hinnassa per metri. Jos metrihinta on tärkein kriteeri, me häviämme.
• Projekti on ”kertakäyttöinen” tai helppo huoltaa. Jos ledit simahtavat keittiön kaapin päällä, vaihdat ne 15 minuutissa.
• Tarvitset sitä heti. Voit hakea nauhaa kaupasta tänään. Meidän kalvomme vaativat usein räätälöintiä ja tuotannon ajoitusta.
• Asennuspinta on suora ja tasainen. Ei monimutkaisia 3D-muotoja.

Valitse LED-kalvo (Flexbright), kun:

• Tilaa ei ole. Tarvitset valoa alle millimetrin rakoon tai rakenteen sisään.
• Integraatio on pysyvä. Jos valo laminoidaan tuulilasin sisään, sen täytyy toimia seuraavat 10–15 vuotta. Huolto on mahdotonta rikkomatta lasia. Tällöin luotettavuus ja laatu korvaavat halvan hankintahinnan.
• Paino on kriittinen. Lentokoneet, sähköautot. Jokainen gramma, jonka säästämme kaapeloinnissa ja jäähdytysrakenteissa, on kotiinpäin. Kalvot ovat höyhenenkevyitä verrattuna perinteisiin ratkaisuihin.
• Tarvitset läpinäkyvyyttä. Voimme tehdä kalvoja, jotka ovat sammuksissa ollessaan lähes huomaamattomia. Perinteinen piirilevy on aina ruma ruskea tai valkoinen viiva.

Tuotantoprosessin ”salaisuus”

Puhutaan hetki valmistuksesta, koska se selittää miksi pystymme tekemään jopa satojen metrien pituisia yhtenäisiä valonlähteitä.

Perinteinen ”Pick-and-Place” -ladonta on hidasta ja rajoitettua. Kone ottaa komponentin, asettaa sen levylle, juottaa kiinni. Seuraava levy. Seuraava.

Meidän Roll-to-Roll -prosessimme on jatkuva. Substraatti (se pohjamuovi) rullaa koneen läpi, johtimet syntyvät, komponentit kiinnittyvät matalassa lämpötilassa ja valmis tuote kelautuu toiseen päähän. Tämä mahdollistaa skaalautuvuuden.

Kuvittele tilanne: Olet suunnittelemassa risteilyaluksen käytävää. Tarvitset 50 metriä yhtenäistä valoa ilman katkoja, liitoksia tai jännitehäviöstä johtuvaa himmenemistä loppupäässä. Perinteisellä nauhalla joudut syöttämään virtaa 5–10 metrin välein, tai muuten viimeiset metrit ovat himmeitä kuin kynttilät. Meidän hybriditeknologiallamme voimme optimoida johtimien paksuuden ja materiaalin niin, että pitkät vedot onnistuvat ilman monimutkaista kaapelointiviidakkoa.

Yhteenveto: Oikea työkalu oikeaan paikkaan

Minulle on sattunut useasti tilanne, jossa asiakas on yrittänyt väkisin käyttää LED-kalvoa kohteessa, jossa tavallinen nauha olisi toiminut. Olen sanonut heille suoraan: ”Säästä rahojasi, et tarvitse meidän teknologiaamme tähän.”

Mutta sitten on ne toiset tapaukset. Ne, joissa arkkitehti on piirtänyt upean, kaarevan valaistuselementin, ja urakoitsija raapii päätään yrittäessään taivuttaa jäykkää LED-listaa muotoon ilman tulosta. Tai autovalmistaja, joka haluaa valon olevan ”osa pintaa”, ei päälle liimattu lisäosa.

Näissä tilanteissa kalvoteknologia ei ole vain vaihtoehto, se on usein ainoa tapa toteuttaa visio ilman kompromisseja. Kyse on vapaudesta suunnitella valoa ilman perinteisen elektroniikan asettamia kahleita.

Jos projektisi vaatii jotain, mikä tuntuu mahdottomalta toteuttaa rautakaupan tarvikkeilla, silloin on aika kääntää katse kohti Oulua ja meidän kalvojamme. Katsotaan, saadaanko se valo taipumaan tahtoosi.
